本文檔主要介紹?？低曉O(shè)備預覽、回放、流媒體取流的RTSP URL和IE直接預覽、回放的HTTP URL。

RTSP為取流協議，取到碼流后需要解碼顯示，可以通過VLC播放器進行測試，IE等瀏覽器網頁不支持RTSP協議直接取流預覽或者回放。

網頁上需要跳過登錄界面直接訪問我們設備的預覽或者回放畫面，可以使用文檔中所述的HTTP的URL實現。

注：

1）URL中“:”“?”“&”等符號均為英文半角。

2）RTSP取流和HTTP 訪問URL都需要設備支持。

1      RTSP取流URL

1.1     預覽取流

設備預覽取流的RTSP URL有新老版本，2012年之前的設備（比如V2.0版本的Netra設備）支持老的取流格式，之后的設備新老取流格式都支持。

【老版本】

URL規定：

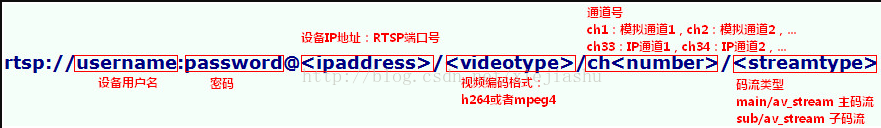

rtsp://username:password@<ipaddress>/<videotype>/ch<number>/<streamtype>

注：VLC可以支持解析URL里的用戶名密碼，實際發給設備的RTSP請求不支持帶用戶名密碼。

詳細描述：

舉例說明：

DS-9016HF-ST的IP通道01主碼流：

rtsp://admin:12345@172.6.22.106:554/h264/ch33/main/av_stream

DS-9016HF-ST的模擬通道01子碼流：

rtsp://admin:12345@172.6.22.106:554/h264/ch1/sub/av_stream

DS-9016HF-ST的零通道主碼流（零通道無子碼流）：

rtsp://admin:12345@172.6.22.106:554/h264/ch0/main/av_stream

DS-2DF7274-A的第三碼流：

 rtsp://admin:12345@172.6.10.11:554/h264/ch1/stream3/av_stream

【新版本】

URL規定：

rtsp://username:password@<address>:<port>/Streaming/Channels/<id>(?parm1=value1&parm2-=value2…)

注：VLC可以支持解析URL里的用戶名密碼，實際發給設備的RTSP請求不支持帶用戶名密碼。

詳細描述：

舉例說明：

DS-9632N-ST的IP通道01主碼流：

rtsp://admin:12345@172.6.22.234:554/Streaming/Channels/101?transportmode=unicast

DS-9016HF-ST的IP通道01主碼流：

rtsp://admin:12345@172.6.22.106:554/Streaming/Channels/1701?transportmode=unicast

DS-9016HF-ST的模擬通道01子碼流：

rtsp://admin:12345@172.6.22.106:554/Streaming/Channels/102?transportmode=unicast  (單播)

rtsp://admin:12345@172.6.22.106:554/Streaming/Channels/102?transportmode=multicast (多播)

rtsp://admin:12345@172.6.22.106:554/Streaming/Channels/102 (?后面可省略，默認單播)

DS-9016HF-ST的零通道主碼流（零通道無子碼流）：

rtsp://admin:12345@172.6.22.106:554/Streaming/Channels/001

DS-2DF7274-A的第三碼流：

rtsp://admin:12345@172.6.10.11:554/Streaming/Channels/103

注： 前面老 URL ， NVR （ >=64 路的除外）的 IP 通道從 33 開始；新 URL ，通道號全部按順序從 1 開始。

1.2     回放取流

URL規定：

rtsp://username:password@<address>:<port>/Streaming/tracks/<id>(?parm1=value1&parm2-=value2…)

注：VLC可以支持解析URL里的用戶名密碼，實際發給設備的RTSP請求不支持帶用戶名密碼。

詳細描述：

舉例說明：

DS-9016HF-ST的模擬通道01：

rtsp://admin:12345@172.6.22.106:554/Streaming/tracks/101?starttime=20120802t063812z&endtime=20120802t064816z

DS-9016HF-ST的IP通道01：

rtsp://admin:12345@172.6.22.106:554/Streaming/tracks/1701?starttime=20131013t093812z&endtime=20131013t104816z

表示以單播形式回放指定設備的通道中的錄像文件，時間范圍是 starttime 到 endtime ，其中 starttime 和 endtime 的格式要符合 ISO 8601 。具體格式是 YYYYMMDD ” T ” HHmmSS.fraction ” Z ” ， Y 是年， M 是月， D 是日， T 是時間分格符， H 是小時， M 是分， S 是秒， Z 是可選的、表示 Zulu(GMT)  時間。

1.3     流媒體取流

【流媒體V4.0】iVMS-4200 V2.0配套流媒體服務器

URL描述：

注： Devicehc8 為固定字符，不可更改。

舉例說明：

通過流媒體服務器172.6.24.15從設備172.6.22.106取通道01主碼流：

rtsp://172.6.24.15:554/Devicehc8://172.6.22.106:8000:0:0?username=admin&password=12345

【流媒體V2.0】

URL描述：

舉例說明：

rtsp://172.6.24.15:554/172.6.22.106:8000:HIK-DS8000HC:2:0:admin:12345/av_stream

注： 流媒體 2.0 的取流 URL 不是標準的 RTSP 協議，必須使用流媒體 SDK （客戶端）才支持取流的，放在這里只是為了給流媒體 4.0 做參照的。
